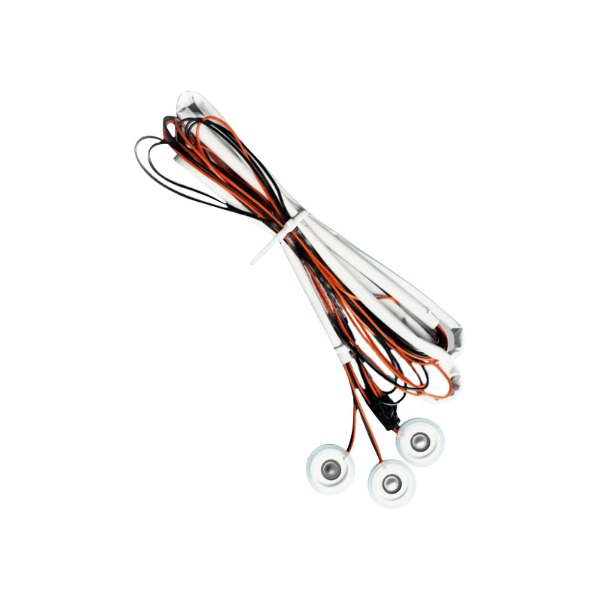

Kaikki mitä sinun tarvitsee tietää lääketieteellisistä pietsosähköisistä keraamisista levyistä

Lääketieteellinen pietsosähköinen keraaminen levy s:n on saavutettava paksuusmoodin sähkömekaaninen kytkentäkerroin (kt) yli 0,48 ja akustisen impedanssin alle 35 MRayl, jotta se soveltuu diagnostiseen kuvantamiseen tai terapeuttiseen ultraääneen. Ilman näitä parametreja levy ei pysty tuottamaan vaadittua resoluutiota tai turvallista tunkeutumista kudoksiin.

Toisin kuin teollisuus- tai kuluttajatason pietsokeramiikka, lääketieteellisille levyille on ominaista tiukasti kontrolloitu dielektrinen häviö (tan δ < 0,02) ja Curie-lämpötila yli 300 °C, mikä varmistaa stabiilisuuden steriloinnin ja pitkäaikaisen käytön aikana.

Kriittisten materiaalien ominaisuudet lääketieteellisiin sovelluksiin

Lääketieteelliset pietsosähköiset keraamiset levyt valmistetaan tyypillisesti modifioiduista lyijyzirkonaattititanaatti (PZT) -koostumuksista. Alla oleva taulukko näyttää tärkeimmät ominaisuusalueet yleisiin lääketieteellisiin käyttötarkoituksiin, kuten ultraäänikuvaukseen, HIFU (high-intensity fokusoitu ultraääni) ja virtausanturit.

• Pietsosähköinen varausvakio (d33): 400–600 pC/N – varmistaa riittävän siirtymän pienjänniteherätykseen.
• Suhteellinen permittiivisyys (εr): 1200–1800 taajuudella 1 kHz – sovittaa sähköisen impedanssin lääketieteellisten ohjainpiirien kanssa.
• Mekaaninen laatutekijä (Qm): 60–150 – tasapainottaa herkkyyden (matala Qm) ja tehon (korkea Qm) välillä kuvantamista tai hoitoa varten.
• Tiheys (ρ): 7,5–7,8 g/cm³ – vaikuttaa akustiseen yhteensopivuuteen ihmiskudoksen kanssa.

Esimerkiksi sydämen ultraäänianturissa käytettävä levy vaatii kt > 0,5 ja paksuusvaihtelu alle ±2 μm levyn halkaisijan poikki vaihevääristymien ja artefaktien välttämiseksi.

Halkaisijan ja paksuuden välinen suhde ja resonanssitaajuuden valinta

Lääketieteellisen pietsosähköisen levyn toimintataajuus on kääntäen verrannollinen sen paksuuteen. Normaalin säteittäisen tilan levyn peruspaksuustilan taajuus f_t (MHz) ≈ N_t / paksuus (mm) , jossa N_t on taajuusvakio (tyypillisesti 1900–2100 Hz·m PZT-5A-tyyppisille materiaaleille).

Yleiset lääketieteelliset taajuuskaistat ja vastaavat levyn mitat:

• 2–5 MHz (vatsan ja synnytyksen kuvantaminen): paksuus 0,4-1,0 mm, halkaisija tyypillisesti 10-25 mm.
• 7,5–10 MHz (verisuonit ja pienet osat): paksuus 0,2-0,28 mm, halkaisija 6-12 mm.
• 15–20 MHz (oftalminen ja ihokuvaus): paksuus 0,1-0,13 mm, halkaisija 3-6 mm.

Väärän suhteen valitseminen johtaa vääriin tiloihin. Lääketieteellisen tason levyn tulisi vaimentaa lateraalitilat säteittäinen taajuussuhde paksuuteen < 0,7 välttääksesi häiriöt ensisijaisen paksuusresonanssin kanssa.

Akustinen sovitus ja taustakerroksen integrointi

Paljaan keraamisen levyn akustinen impedanssi on ~34 MRayl, kun taas ihmisen pehmytkudoksen ~1,5 MRayl. Ilman vastaavia kerroksia, yli 88 % ultraäänienergiasta heijastuu levy-kudosrajapinnassa, mikä tekee laitteesta tehottoman.

Siksi lääketieteellistä pietsosähköistä levyä ei koskaan käytetä yksinään. Se vaatii:

• Yksi tai kaksi yhteensopivaa kerrosta (kummallakin väliimpedanssilla, esim. 9–12 MRayl) siirron tehokkuuden lisäämiseksi yli 80 %:iin.
• Korkean vaimennuksen omaava taustakerros (akustinen impedanssi 15–25 MRayl, vaimennus > 20 dB/cm/MHz) vaimentaa takaosan säteilyä ja lyhentää pulssin kestoa.

Esimerkiksi yhden sovitetun kerroksen, jonka paksuus on λ/4, lisääminen keskitaajuudelle parantaa kaistanleveyttä 45 % - 72 % , lisää suoraan kuvan resoluutiota.

Sähkönapaisuus ja suorituskyvyn vakaus lääketieteellisissä olosuhteissa

Sellaisenaan valmistetut keraamiset levyt eivät ole vielä pietsosähköisiä ennen kuin ne on napattu. Lääketieteelliset levyt vaativat 2–4 kV/mm napausjännitteen 100–150 °C:ssa 15–30 minuutin ajan tason kohdistuksen saavuttamiseksi. Epätäydellinen napautus johtaa d33:n laskuun yli 30 % ja epävakaan taajuusvasteeseen.

Napauksen jälkeen levyt läpikäyvät lämpövanhenemisen ja stabiloitumisen. Lääketieteellinen hyväksyntäkriteerit sisältävät:

• Kapasitanssipoikkeama < 3 % 500 tunnin jälkeen 37°C:ssa (kehonlämpötilassa) ja 90 % kosteudessa.
• Eristysvastus > 10 GΩ 500 V DC, jotta vältetään vuotovirrat potilaskosketusantureissa.
• Ei depolarisaatiota alle 200°C:ssa kestää eteenioksidi- tai autoklaavisteriloinnin (121°C).

Dielektrinen häviö ja lämmöntuotto hoitolevyissä

Jatkuvan aallon tai korkean käyttöjakson lääketieteellisissä sovelluksissa (esim. fysioterapia-ultraääni, kirurginen leikkaus) levyn on haihdutettava lämpöä ilman, että resonanssi muuttuu. Tärkein mittari on dielektrinen häviökerroin (tan δ) . Taajuuksilla 1 MHz ja 20 V/mm lääkehoitolevyt ylläpitävät tan δ < 0,015, mikä rajoittaa lämpötilan nousun < 15 °C:een 1 W/cm² akustisella teholla.

Levy, jonka tan δ on 0,03 (yleinen halvoissa teollisuuslevyissä), tuottaisi kaksi kertaa enemmän lämpöä, mikä johtaisi:

• Taajuuspoikkeama 0,5–1,2 % 10 °C:n nousua kohti , mikä aiheuttaa virityksen irtoamista ajoelektroniikasta.
• Lämpölaajenemisen epäsopivuus sidoskerrosten kanssa, mikä johtaa delaminaatioon < 50 käsittelyjakson jälkeen.

Siksi lääketieteelliset hoitolevyt määrittävät maksimivärähtelynopeuden < 0,5 m/s RMS ja sisältävät integroidut lämpötila-anturit anturikokoonpanoon.

Bioyhteensopivuus ja kapselointivaatimukset

Raaka keraaminen kiekko itsessään ei ole bioyhteensopiva lyijypitoisuuden vuoksi (tyypillinen PZT sisältää 60–70 painoprosenttia lyijyä). Siksi lääketieteelliset sääntelystandardit (IEC 60601-2-37, FDA:n ohje) edellyttävät kapselointia. Levy on suljettava hermeettisesti tai päällystettävä parylene-C:llä (paksuus 5–15 μm) tai lääketieteellisellä epoksilla.

Kapseloinnin validointi sisältää:

• ISO 10993-5 sytotoksisuustesti: ei solujen hajoamista kapseloidun levyn ympärillä.
• Liuotuvan lyijyn analyysi: < 0,1 μg/cm²/vrk simuloidussa kehon nesteessä.

Ilman asianmukaista kapselointia jopa yksittäinen levyvika voi johtaa ylittyviin anturin uudelleensertifiointikustannuksiin 10 000 dollaria tapausta kohden (säädöstenmukainen arkistointi ja testaus).

Suorituskykytestaus ennen lääketieteellistä integraatiota

Jokaisen lääketieteellisen pietsosähköisen levy-erän on läpäistävä standardoidut sähköiset ja akustiset testit. Hyväksy/hylkää kriteerit, jotka perustuvat standardeihin IEEE 176-1987 ja IEC 60483:

• Impedanssin suuruus resonanssissa: ±10 % nimellisarvosta.
• Vaihekulma resonanssissa: > 85° (puhdas tila).
• Kapasitanssitoleranssi: ±5 % taajuudella 1 kHz, 25°C.
• Paksuuden vaihtelu: ≤ ±3 μm levyn pinnan poikki ryhmien osalta.

Nämä rajat ylittävä levy voidaan integroida suoraan lääketieteelliseen ultraäänianturiin tai hoitoapplikaattoriin ilman lisäsäätöä, mikä säästää 15–20 tuntia teknistä kalibrointia anturia kohden.
